DATA CENTER | ECMWF, Bologna (BO) 📍 La sezione è l'elaborato che decide un data center: sotto il pavimento sopraelevato, le reti del freddo e i cavi; sopra la sala, canalizzazioni e spegnimento; a una quota tecnica separata, le reti che devono poter essere sostituite senza fermare la sala. È in sezione che il modello federato verifica ciò che le relazioni non mostrano: due rami della stessa rete nello stesso cavedio, lo spazio di estrazione davanti a ogni macchina, le interferenze dove le discipline si incontrano. Regole di verifica specifiche dei data center, scritte nel modello prima che arrivi all'impresa. Un data center si gestisce per decenni: il modello nasce già con i dati per la manutenzione. Se ne state progettando, costruendo o gestendo uno, parliamone.

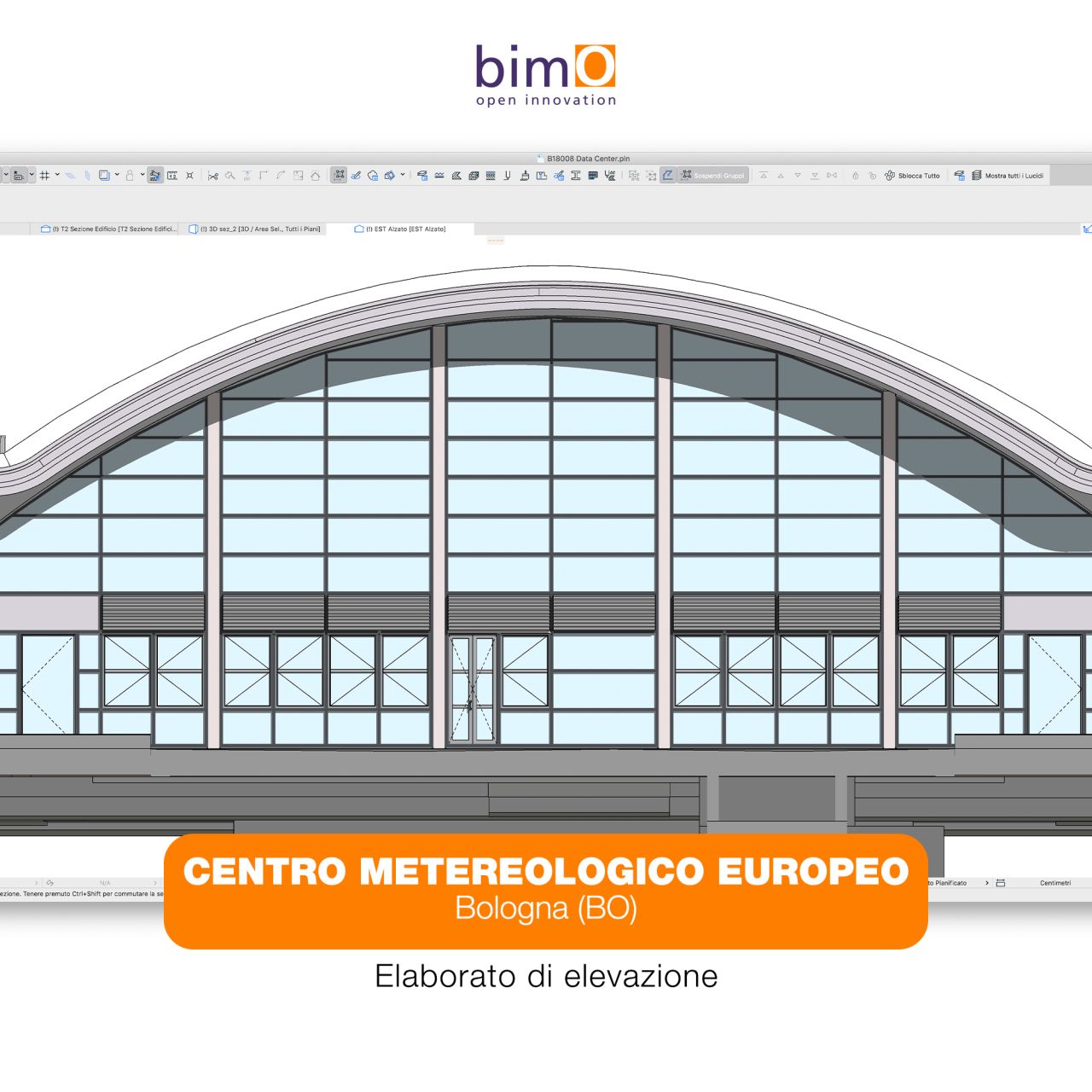

DATA CENTER | ECMWF, Bologna (BO) 📍 Molti data center nascono dentro edifici esistenti. ECMWF è il caso limite: l'ex Manifattura Tabacchi, realizzata dal maestro dell'architettura Pier Luigi Nervi, è composta da tre navate voltate di 29 per 112 metri, vincolate. Il riuso funziona se l'esistente offre grandi luci libere, una struttura consolidabile e spazio per i volumi tecnici; altrimenti diventa un vincolo che il data center paga per tutta la vita. La regola che tiene insieme tutela e prestazione: il nuovo entra come involucro autonomo e distinguibile, il vecchio edificio diventa contenitore, filtro climatico e immagine. Negli edifici esistenti partiamo dal rilievo strumentale e dichiariamo le tolleranze ✅

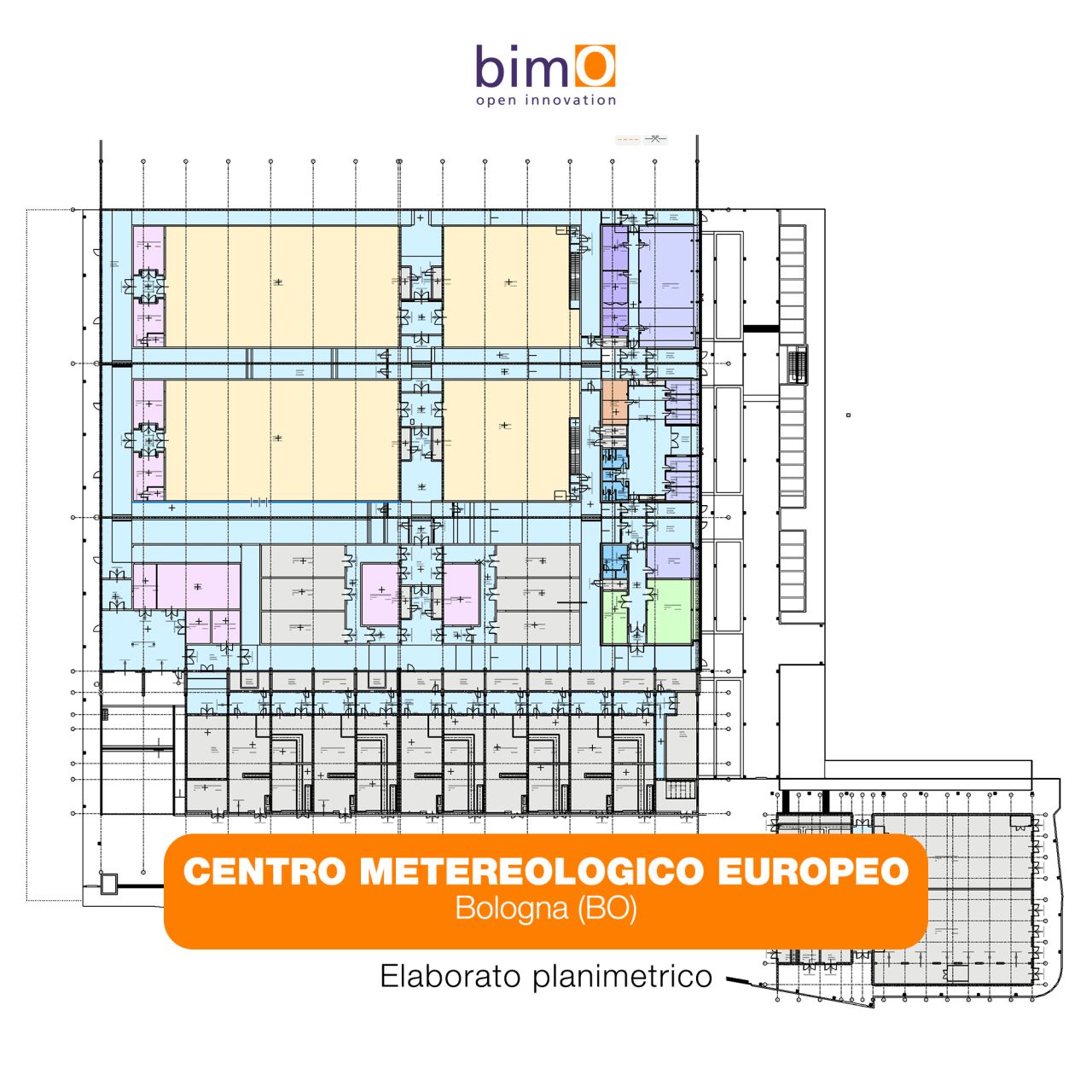

DATA CENTER | ECMWF, Bologna (BO) 📍 La pianta di un data center si legge per flussi: persone, apparati, energia e freddo entrano da lati diversi e non si incrociano. I rami A e B di ogni rete vitale non condividono mai un locale o un cavedio; la sicurezza è una sequenza di anelli, dal recinto al rack. Nel progetto ECMWF, le sale IT sono "case nella casa": box autonomi dentro le volte di Nervi, con presidi sul fronte, sala al centro, logistica sul retro. Il modello architettonico serve a rendere queste separazioni verificabili in pianta, non solo dichiarate. È la prima verifica che facciamo su ogni modello di data center 📐

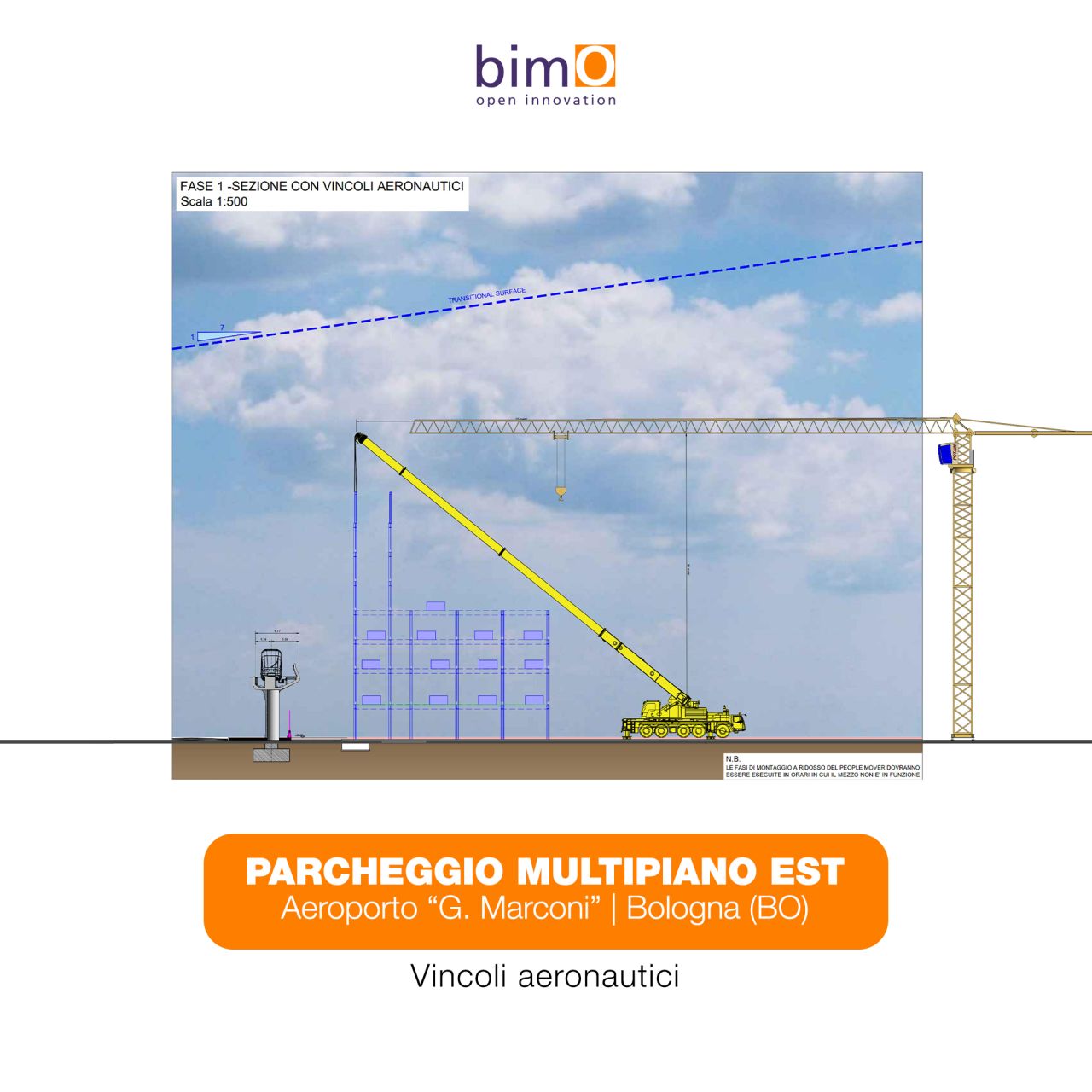

Realizzare un’infrastruttura all’interno di un sedime aeroportuale richiede una pianificazione delle attività fortemente condizionata dai vincoli operativi, normativi e dalle superfici di limitazione aeronautica, che incidono direttamente sulle modalità di esecuzione e sulle procedure di cantiere 🏗️ Per il PARCHEGGIO MULTIPIANO EST dell’Aeroporto “G. Marconi” | Bologna (BO), il modello digitale è stato impiegato per verificare preventivamente la compatibilità delle operazioni di montaggio con le superfici di limitazione aeronautica, attraverso la simulazione del posizionamento e dell’ingombro delle gru e delle attrezzature di sollevamento nelle diverse fasi costruttive, per una gestione del cantiere più sicura, controllata ed efficiente ✈️

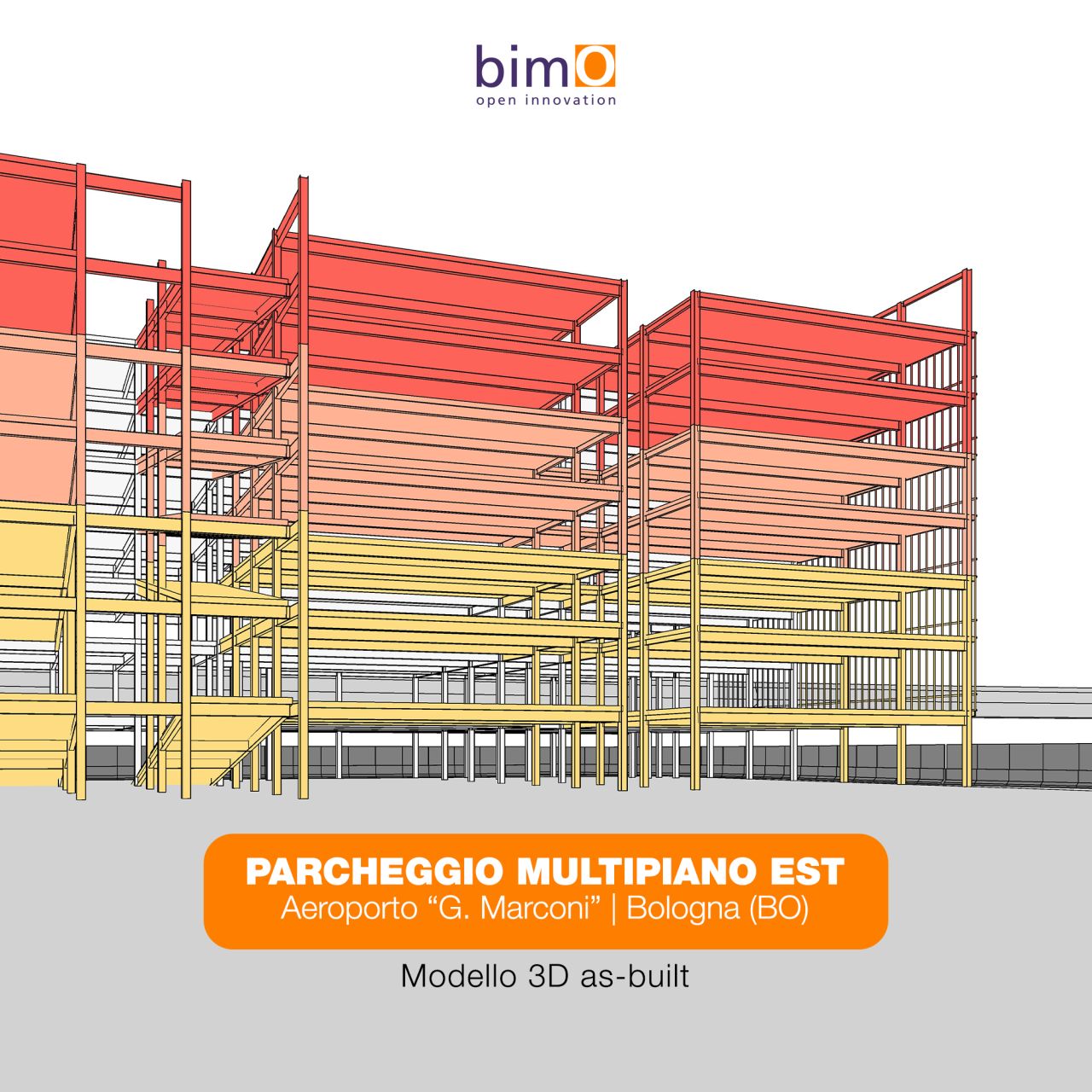

PARCHEGGIO MULTIPIANO EST Aeroporto “G. Marconi” | Bologna (BO) ✈️ Se nella fase precedente il modello BIM è stato utilizzato per simulare e verificare le configurazioni operative di cantiere, al completamento dell’opera il modello 3D viene aggiornato per restituire una rappresentazione as-built dell’infrastruttura realizzata ➡️ Costituisce la base informativa del Digital Twin, a supporto delle successive attività di gestione, monitoraggio e analisi dell’opera durante l’intero ciclo di vita.

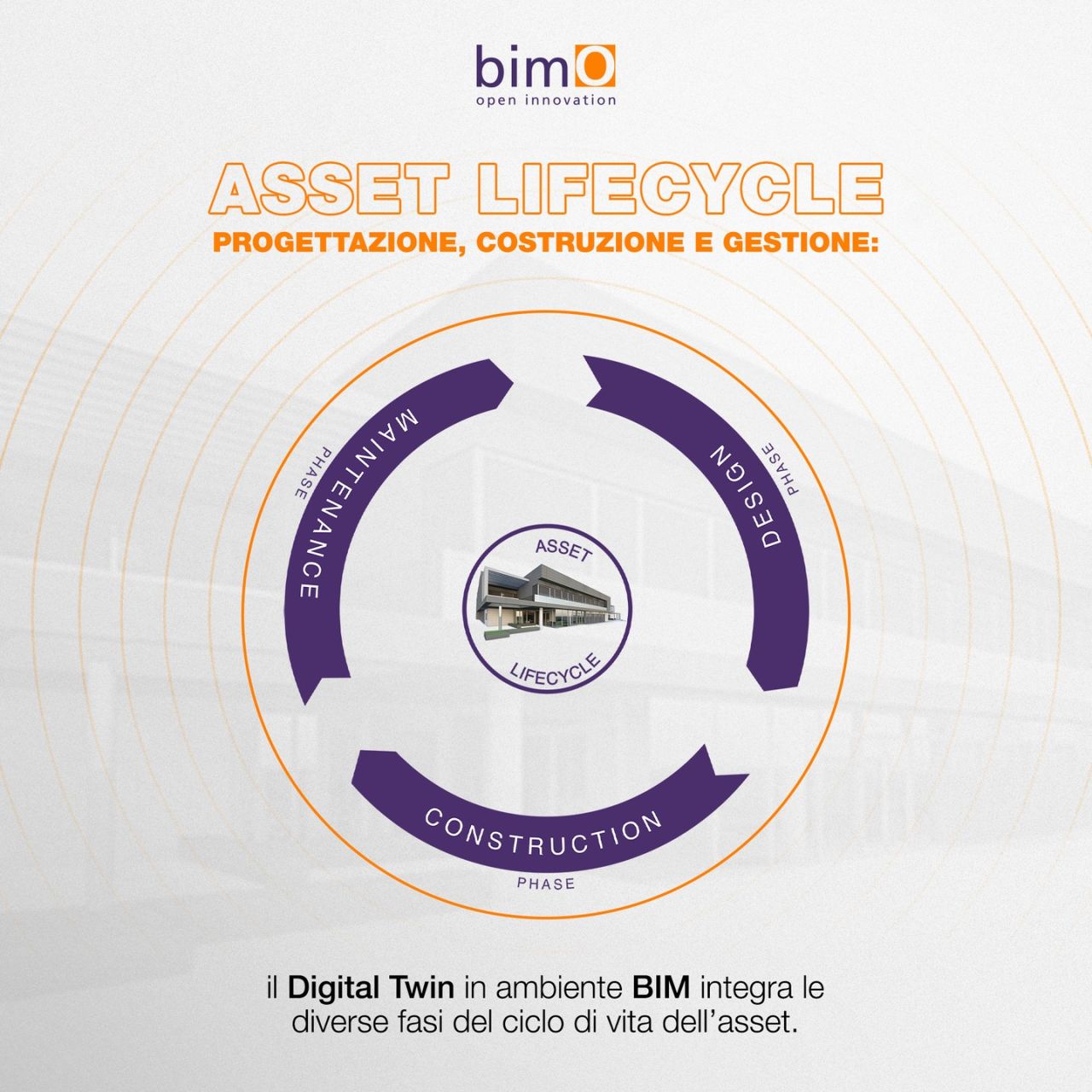

Il gemello digitale in ambiente BIM consente la gestione integrata dell’asset durante tutte le fasi del suo ciclo di vita (Asset Lifecycle), garantendo continuità e disponibilità delle informazioni. Le fasi principali sono: 🔸 PROGETTAZIONE | sviluppo del modello informativo e definizione dei dati tecnici dell’opera. 🔸 COSTRUZIONE | aggiornamento e gestione delle informazioni durante la fase realizzativa. 🔸 GESTIONE | utilizzo del modello per la conduzione, manutenzione e valorizzazione del fabbricato. Il patrimonio informativo generato accompagna l’asset fino agli interventi di rigenerazione, riqualificazione o demolizione, supportando processi decisionali basati su dati aggiornati e strutturati. #bimopeninnovation #digitaltwin #assetlifecycle
